Que vous souhaitiez contrôler l’accès à votre habitation ou simplement faciliter la communication avec vos visiteurs, le choix d’un interphone disposant d’un système à 5 fils présente des avantages notables en matière de fiabilité et d’évolutivité. Mais alors, comment s’y prendre concrètement pour réaliser un branchement interphone 5 fils ? Voici notre dossier, conçu spécialement pour rendre l’installation le plus accessible possible.
Pourquoi choisir un interphone 5 fils pour sa maison ?
Parmi les différents modèles disponibles, l’interphone 5 fils se démarque par une connexion fiable, idéale pour ceux qui recherchent à la fois la performance et la praticité sur le long terme. Mais savez-vous vraiment pourquoi il séduit autant de foyers ?
Un système à 5 fils permet de séparer clairement chaque fonction : alimentation électrique, transmission du signal audio (et vidéo sur certains modèles), ainsi que la commande de la gâche électrique pour ouvrir vos accès à distance. Ce schéma de câblage enrichi garantit une compatibilité optimale avec des dispositifs avancés comme un portier vidéo ou des options domotiques, tout en évitant toute perte de signal ou risque d’interférence.
Quels sont les éléments essentiels d’une installation d’interphone ?
Pour réussir le branchement de votre interphone 5 fils, il est essentiel de bien connaître chaque composant du système. L’ensemble comprend principalement :
- Une platine de rue : installée à l’extérieur, elle regroupe bouton d’appel, microphone, haut-parleur, voire caméra selon les modèles.
- Un moniteur intérieur : généralement mural, il reçoit l’appel, affiche la vidéo si nécessaire et permet la conversation avec le visiteur.
- Une gâche électrique : optionnelle, elle autorise l’ouverture d’une porte ou d’un portail depuis l’intérieur, grâce à l’interphone.
- Un bloc d’alimentation : il convertit le courant domestique (230 V) vers la tension adaptée à l’électronique de votre dispositif (souvent entre 12 et 17 V selon le fabricant).
À cela s’ajoutent des accessoires indispensables à un raccordement sécurisé : un câble multiconducteur (en général du 5 x 0,75 mm² ou supérieur), des gaines électriques pour protéger les fils, ainsi que les pièces de fixation et quelques outils courants.
Quels outils et équipements préparer avant l’installation ?

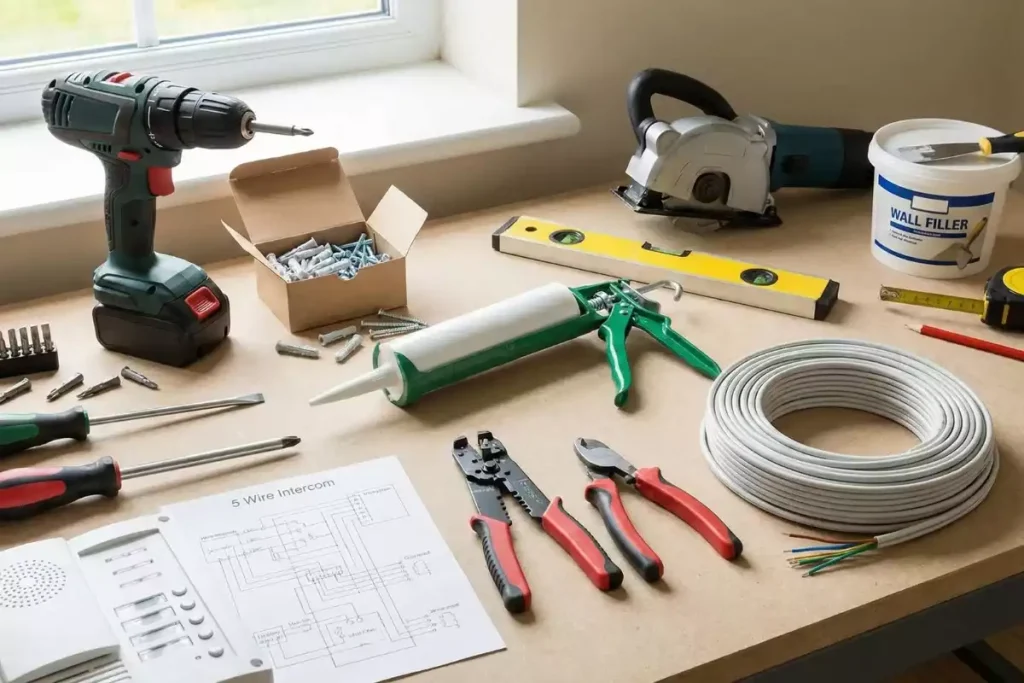

Anticiper le matériel nécessaire vous aidera à gagner du temps lors du montage de votre interphone 5 fils. Alors, quels sont les indispensables pour mener votre projet sans mauvaise surprise ?
- Une perceuse et des forets adaptés aux matériaux de vos murs.
- Un tournevis plat et un cruciforme.
- Des chevilles et vis de fixation murale.
- Du mastic silicone pour garantir l’étanchéité extérieure autour de la platine.
- Un niveau à bulle pour positionner chaque élément parfaitement droit.
- Une pince à dénuder, un coupe-câble et éventuellement une rainureuse pour encastrer les gaines.
Pensez aussi à prévoir de quoi reboucher les passages de câbles (enduit, truelle) et à mesurer précisément les distances (mètre ruban, crayon de marquage).
Comment réussir chaque étape du branchement d’un interphone 5 fils ?
Le succès d’un schéma de câblage interphone 5 fils repose sur le respect d’un ordre logique et précis. Chaque phase compte pour garantir à la fois la sécurité et le bon fonctionnement du système. Voici comment procéder sereinement :
Choisir intelligemment l’emplacement de la platine et du moniteur

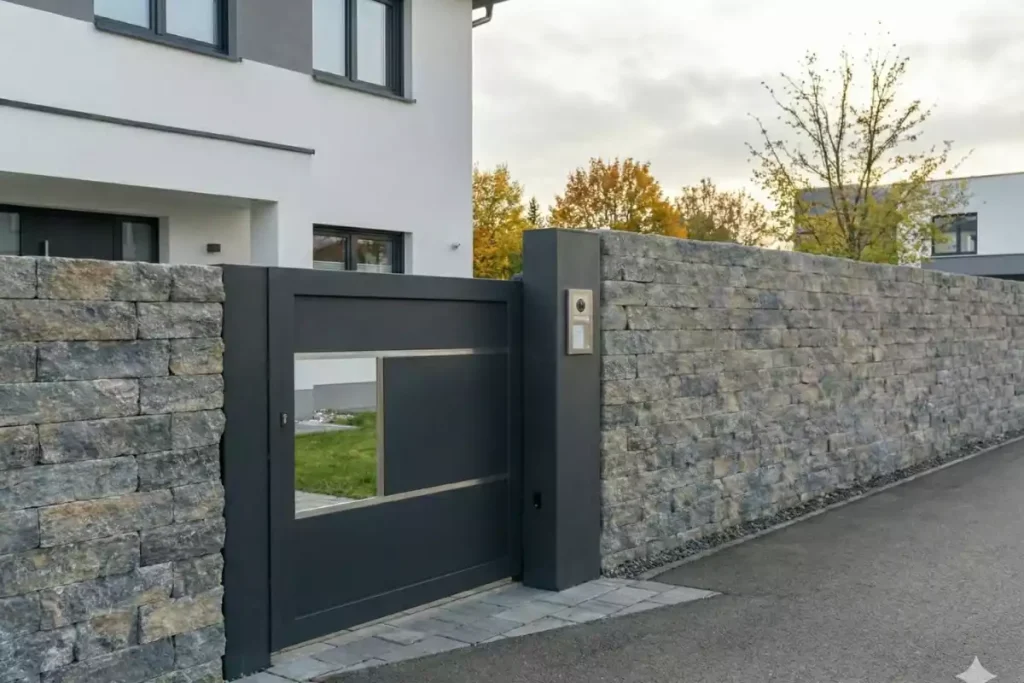

La platine de rue doit être facilement accessible pour vos visiteurs, idéalement à environ 1,50 m du sol. Quant au moniteur intérieur, privilégiez une hauteur comprise entre 90 et 130 cm pour une utilisation ergonomique. Ces emplacements assurent un usage intuitif et évitent les manipulations compliquées, notamment pour les enfants ou les personnes âgées.
Et si votre moniteur était installé près d’une prise électrique ou du tableau de distribution ? Cela simplifie grandement le branchement de l’alimentation et réduit la complexité du tirage de câble.
Mettre en place et raccorder les câbles dans les règles de l’art

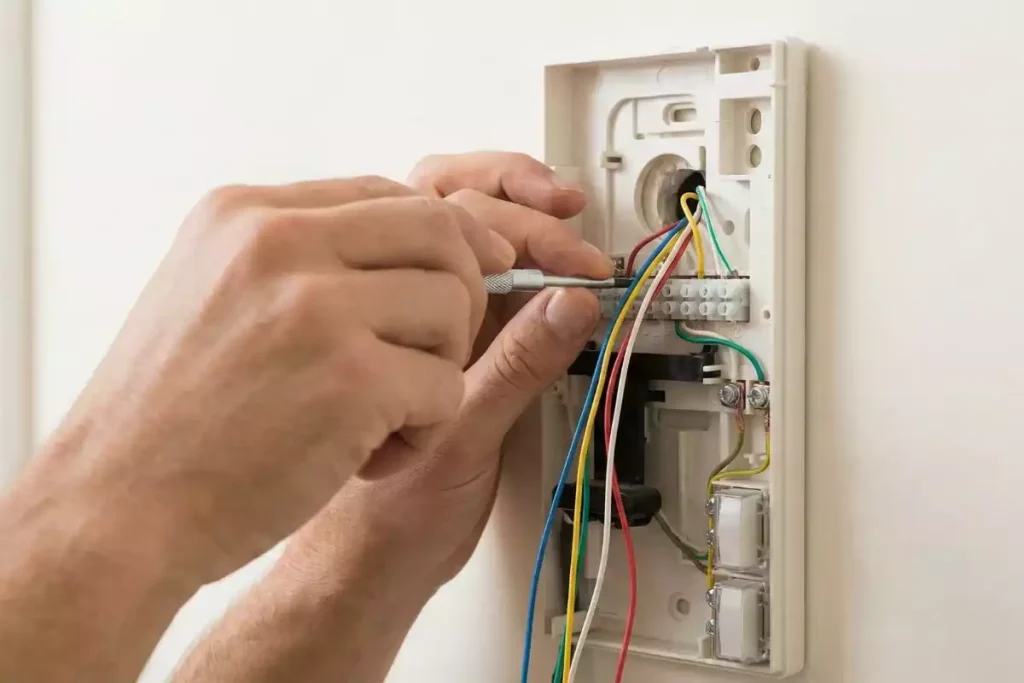

Le passage des 5 fils relie directement le combiné interphone, la platine de rue et la gâche électrique éventuelle. Respectez toujours le code couleur fourni par le constructeur pour éviter toute erreur lors du raccordement sur le bornier. Les fonctions habituellement séparées concernent :
- L’alimentation positive.
- L’alimentation négative.
- Le fil audio (pour la communication).
- Le fil vidéo (si votre modèle dispose d’une caméra).
- Le fil d’ouverture/ouvre-porte (commande de la gâche électrique).
Pensez à bien insérer vos fils dans les serre-câbles pour éviter tout arrachage accidentel, puis à les glisser dans une gaine protectrice. Cela assure une stabilité dans le temps et limite les risques liés à l’humidité ou aux rongeurs, surtout pour une installation extérieure ou enterrée.
Assurer l’étanchéité et soigner les finitions
Pour éviter toute infiltration d’eau dans la platine extérieure, appliquez soigneusement un cordon de mastic silicone autour du boîtier. Du côté des passages muraux, rebouchez minutieusement à l’enduit après avoir dépoussiéré, afin de préserver isolation phonique et thermique.
Soigner les finitions, c’est prolonger la durée de vie de votre installation d’interphone. Vérifiez également qu’aucun obstacle ne gêne l’accès à l’espace technique en cas de futur dépannage ou remplacement de l’appareil.
Quelles vérifications effectuer avant la mise en service finale ?
Une fois tous les branchements réalisés, prenez le temps de tester chaque fonction de l’interphone : appel depuis la platine, qualité sonore, affichage vidéo, ouverture du portail ou de la porte. Si une fonctionnalité ne répond pas, revérifiez attentivement vos connexions fil par fil. Les erreurs de polarité ou de correspondance sont fréquentes mais généralement faciles à corriger si vous avez suivi le schéma de câblage et le code couleur du fabricant.
Si votre modèle propose une connexion WiFi ou une liaison avec smartphone, profitez-en pour effectuer la configuration logicielle à cette étape. Vous bénéficierez ainsi de notifications à distance, d’une sécurité accrue et d’un confort d’utilisation grâce aux technologies modernes.
Tableau comparatif des différents types de branchements d’interphone
| Type de branchement | Nombre de fils | Fonctions principales | Avantage spécifique |
|---|---|---|---|
| Interphone 2 fils | 2 | Audio & alimentation simples | Installation rapide, adapté rénovation |
| Interphone 4 fils | 4 | Audio, alimentation, commande gâche | Compatible équipements basiques |
| Interphone 5 fils | 5 | Alimentation, audio, vidéo, gâche, commandes venant de l’intérieur | Fiable, évolutif, parfait maisons individuelles |
Ce tableau met en évidence pourquoi le choix d’un interphone à 5 fils reste une valeur sûre pour un projet résidentiel exigeant, que ce soit pour une adaptation, un remplacement ou une première installation.
