Assurer la stabilité d’un mur de soutènement sur le long terme nécessite l’intégration d’un système de drainage performant. L’eau, en s’infiltrant et en exerçant une pression derrière la structure, représente un risque constant lors des travaux réalisés sur un terrain naturel ou remanié. Lorsque la circulation de cette eau est maîtrisée, elle prévient les fissurations, les affouillements ainsi que le déplacement des assises du mur. La sélection de matériaux adaptés et la planification rigoureuse de chaque étape technique sont indispensables afin d’optimiser la durabilité de votre drain mur de soutènement.
L’importance d’un drainage adapté aux conditions de sol et à la conception du mur
Dès la phase d’étude, la nature du sol influence la solution retenue pour le drainage d’un mur de soutènement. Sur les terrains compacts ou argileux, où l’infiltration naturelle demeure limitée, la pose d’un drain s’avère indispensable afin d’éviter l’accumulation d’eau et sa stagnation derrière l’ouvrage. À l’inverse, un sol sableux bénéficiant d’un pouvoir drainant naturel peut parfois permettre de réduire la complexité du dispositif, sous réserve d’une confirmation par analyse de sol pour éviter tout désordre ultérieur.
Les murs de grande hauteur nécessitent une attention particulière, car le volume d’eau susceptible de s’y accumuler génère une poussée hydrostatique importante. Pour chaque configuration, le recours à des drains perforés, à des géotextiles adaptés et à des exutoires conformes permet d’assurer la continuité du drainage. Le remblaiement avec des matériaux filtrants vient compléter ce système en limitant la migration des particules fines vers le drain.
Quels signes révèlent un drainage inefficace ?
Manifestations structurales et indices d’humidité
Un diagnostic précis du mur de soutènement repose sur l’observation régulière de marques caractéristiques telles que l’apparition de fissures, souvent en escalier, qui signalent l’augmentation progressive des pressions internes. Des renflements ponctuels du parement ou la présence de traces blanches (efflorescences) témoignent de migrations persistantes d’humidité.
L’affouillement à la base du mur traduit généralement un ruissellement mal dirigé ou un exutoire insuffisant. La surveillance de ces manifestations guide le choix des corrections à apporter au système de drainage existant ou détermine la nécessité d’une reprise en sous-œuvre.
Tableau récapitulatif des principaux symptômes

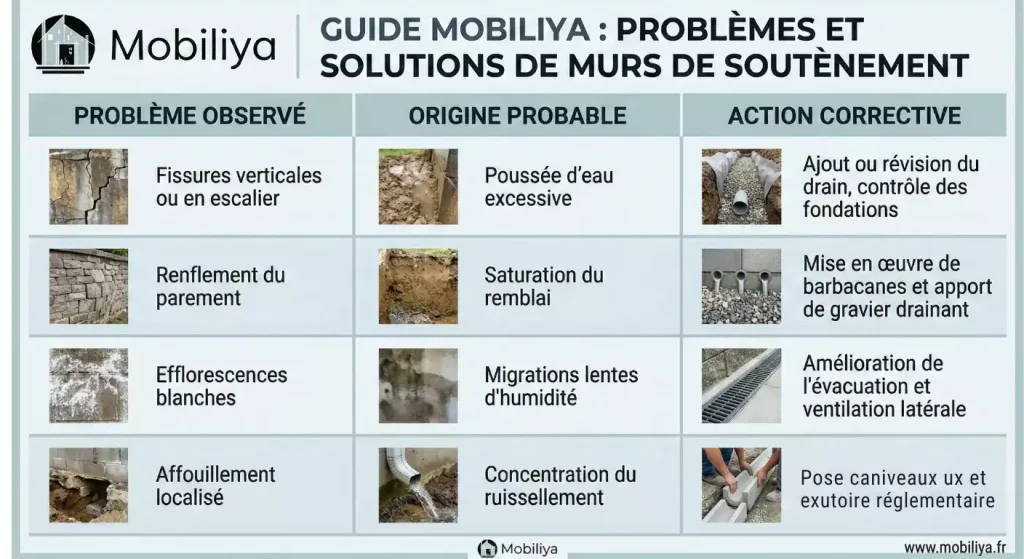

Pour faciliter votre diagnostic sur le terrain, nous avons synthétisé les principaux symptômes liés à l’humidité et leurs actions correctives dans le tableau de correspondance ci-dessous.
| Problème observé | Origine probable | Action corrective |
|---|---|---|
| Fissures verticales ou en escalier | Poussée d’eau excessive | Ajout ou révision du drain, contrôle des fondations |
| Renflement du parement | Saturation du remblai | Mise en œuvre de barbacanes et apport de gravier drainant |
| Efflorescences blanches | Migrations lentes d’humidité | Amélioration de l’évacuation et ventilation latérale |
| Affouillement localisé | Concentration du ruissellement | Pose de caniveaux et exutoire réglementaire |
Choix des composants et dimensionnement du système
Types de drains et compatibilité des matériaux

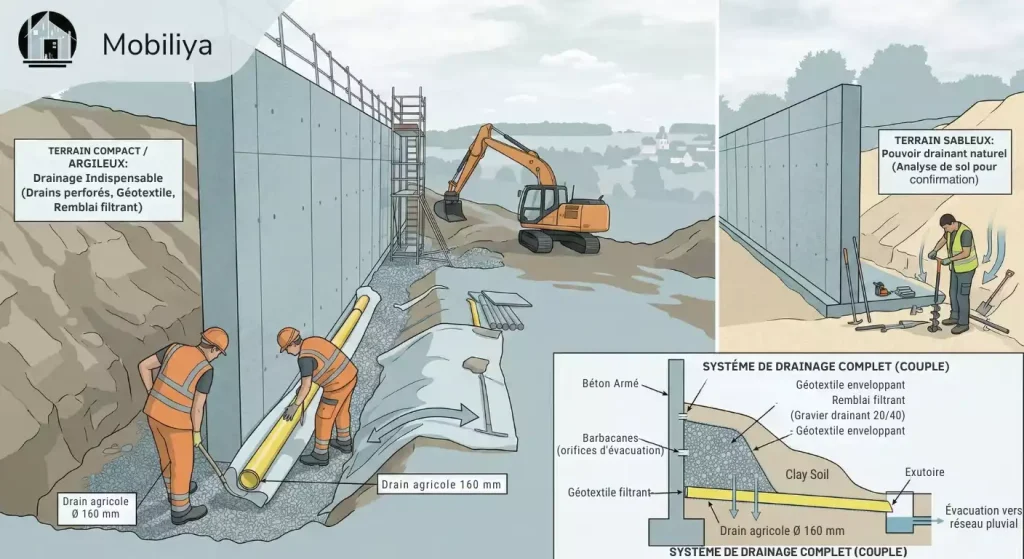

Le choix de la configuration du drainage dépend de la géométrie du mur et du contexte hydraulique rencontré. Trois solutions principales sont couramment utilisées sur le terrain avec le drain flexible, le drain rigide perforé et le lit de gravier associé à des barbacanes. Le drain flexible facilite le suivi des courbes du chantier, tandis que le modèle rigide permet de garantir une pente constante et se nettoie plus aisément grâce à l’accès direct à l’intérieur du tuyau.
L’utilisation d’un lit de gravier de granulométrie adaptée (en général 10/20 mm lavés) assure un écoulement fluide de l’eau tout en contribuant au soutien mécanique du mur. Un géotextile perméable enveloppe le système pour bloquer les particules fines et prévenir tout risque de colmatage interne, problème fréquemment constaté sur les chantiers où la protection est négligée.
Paramètres essentiels au dimensionnement et gaines réglementaires
Plusieurs critères fondamentaux régissent la mise en œuvre du drainage sur votre chantier.
- une pente continue minimale comprise entre 1 et 2 % afin de garantir un écoulement gravitaire efficace ;
- le positionnement du drain en pied de mur, toujours côté remblai, pour capter la majeure partie des eaux provenant du talus supérieur ;
- la sortie du drain orientée vers un exutoire validé par la collectivité comme un fossé, un réseau pluvial ou un puits d’infiltration réglementaire ;
- un dimensionnement proportionnel à la hauteur et à la longueur du mur, la section du drain augmentant avec le débit potentiel à absorber ;
- la facilité d’accès à l’exutoire pour les opérations d’entretien périodique.
La combinaison de ces paramètres limite considérablement les risques de désordres futurs, tout en simplifiant les interventions ultérieures sur site.
Étapes méthodiques pour réaliser un drainage conforme et durable
Un chantier débute par une analyse précise de la texture et de la perméabilité du sol. Ce diagnostic, souvent complété par une étude de la teneur en eau ou des tests de percolation, oriente la stratégie à appliquer selon la zone à traiter.
Après le terrassement, le tracé exact du futur drain permet de positionner la fouille au plus près du mur sans compromettre son assise. Un berceau en géotextile accueille successivement le lit de gravier puis le drain, la fermeture supérieure assurant une certaine étanchéité vis-à-vis du remblai rapporté.
💡 Le conseil de l’expert
Le drain évacue l’eau en pied d’ouvrage mais ne protège pas la maçonnerie en elle-même. Avant tout remblaiement, l’application d’un enduit d’imperméabilisation bitumineux couplé à une nappe à excroissances (souvent appelée Delta MS) est une étape incontournable. Cette protection mécanique bloque l’humidité et guide naturellement les eaux de ruissellement directement vers votre réseau de drainage.
Pendant le remblaiement, il convient d’utiliser exclusivement des matériaux propres, non saturés d’eau et dépourvus de particules fines susceptibles d’encrasser le système à long terme. Le contrôle de la pente par niveau laser constitue la garantie d’un écoulement homogène sur toute la longueur du dispositif.
L’installation se termine par la création de sorties visibles (barbacanes ou caniveaux) et la vérification de leur bon fonctionnement à l’aide d’un test d’arrosage avant la mise en place de la couverture finale. Cette phase d’achèvement exige une attention particulière sur plusieurs points de vigilance.
- le respect strict de la pente prévue sur l’ensemble du tracé ;
- la protection immédiate du tuyau drainant contre tout choc ou tassement accidentel ;
- un remblaiement par couches progressives avec compactage modéré pour éviter la formation de poches d’eau ;
- une inspection visuelle des ouvertures après chaque épisode orageux.
Règles de maintenance et cadre réglementaire à observer
Entretien courant et contrôles saisonniers
Un drain correctement installé requiert un entretien minimal : vérification régulière des extrémités, nettoyage manuel des entrées et élimination des dépôts dans les barbacanes. Une inspection annuelle, notamment après l’hiver ou des épisodes de fortes pluies, assure le maintien en condition optimale du système.
Des outils simples comme un seau, une brosse rigide ou un tuyau d’arrosage suffisent pour déboucher rapidement les points sensibles. Prévoir cet accès dès la conception évite d’éventuels problèmes liés à un encrassement non anticipé du système de drainage.
Cadre légal et normes locales en matière de rejet des eaux
Chaque territoire impose des prescriptions spécifiques concernant le rejet des eaux de drainage issues des murs de soutènement. Il convient de se renseigner auprès de la commune ou intercommunalité sur le schéma pluvial autorisé, afin d’éviter tout rejet illicite pouvant entraîner des sanctions ou une remise en conformité obligatoire.
Pour les ouvrages nécessitant une fiche de calcul ou une attestation de conformité, le recours à un bureau d’étude spécialisé valide la démarche et rassure l’ensemble des intervenants du projet, qu’il s’agisse des clients ou des collectivités concernées.
