Le ferraillage d’un mur de soutènement assure sa stabilité face à la pression latérale du sol. Une structure durable repose sur un choix d’aciers rigoureux, un ancrage solide dans les fondations et une protection contre l’humidité.
- • L’utilisation d’aciers haute adhérence (HA) de 10 à 12 mm pour absorber les efforts de flexion ;
- • la liaison mécanique continue entre la semelle et le voile grâce aux attentes verticales ;
- • le respect impératif d’un enrobage protecteur de 3 à 5 cm pour prévenir la corrosion des aciers ;
- • une évacuation efficace des eaux par un drainage adapté pour réduire la pression sur l’ouvrage.
Découvrez ci-dessous notre guide technique complet pour construire un mur de soutènement capable de défier le temps.
La réalisation d’un mur de soutènement exige une approche technique rigoureuse afin d’assurer la stabilité face aux poussées du sol. L’efficacité de cet ouvrage repose en grande partie sur un ferraillage adapté et correctement mis en œuvre. L’ancrage, le dimensionnement des aciers et le respect des principes de construction jouent un rôle décisif dans la prévention des désordres structurels. Cet article détaille les exigences pratiques et techniques relatives au ferraillage des fondations et structures de murs de soutènement.
Comprendre la fonction du ferraillage dans un mur de soutènement
Le ferraillage constitue l’ossature interne du béton armé, permettant de résister aux efforts de traction et de flexion générés par la pression latérale des terres. Contrairement à une fondation classique principalement soumise à des charges verticales, le mur de soutènement subit d’importantes pressions horizontales susceptibles de provoquer son basculement ou sa fissuration. La présence d’aciers correctement positionnés garantit alors l’intégrité de l’ensemble en absorbant ces contraintes et en répartissant les efforts sur toute la longueur du mur.
Lorsque la terre compacte exerce une poussée des terres continue contre le mur, la semelle doit assurer un contrepoids suffisant pour éviter tout glissement. Le ferraillage renforce ainsi non seulement la résistance mécanique du mur mais également l’adhérence entre le mur proprement dit et ses fondations. Un défaut d’armature ou une implantation incorrecte peut rendre l’ouvrage vulnérable, voire conduire à sa ruine prématurée.
Choix et dimensionnement des aciers pour le ferraillage
La sélection des aciers dépend principalement de la hauteur du mur, de la nature du remblai et des contraintes spécifiques au terrain. Les aciers à haute adhérence (identifiés par la mention « HA ») sont privilégiés pour leur capacité à se solidariser au béton lors du coulage et durant la prise. Leur diamètre varie selon la taille de l’ouvrage : pour des murs jusqu’à 2 mètres de haut, les sections couramment utilisées oscillent entre 10 mm et 12 mm.
L’espacement et le nombre des barres longitudinales doivent garantir une distribution homogène des forces. Il est courant de prévoir :
- 4 à 6 barres principales dans la semelle, espacées régulièrement sur toute la largeur ;
- des cadres secondaires disposés perpendiculairement, assurant la rigidité de la cage d’armature et le maintien des fers ;
- les attentes verticales ancrées dans la semelle, destinées à relier les ferraillages de la fondation et du voile du mur.
Le recours à un bureau d’études béton permet d’arbitrer plus précisément le choix des diamètres et de la quantité d’acier, en fonction des particularités du terrain et de la destination de l’ouvrage.
Le dimensionnement des aciers change radicalement si la zone située derrière le mur est soumise à des charges additionnelles.
- • La prise en compte d’une surcharge roulante si une voie carrossable ou un parking se situe en haut du mur ;
- • une augmentation du diamètre des aciers verticaux pour compenser cet effort de flexion supplémentaire ;
- • le calcul spécifique des fondations qui doivent être élargies pour éviter tout risque de basculement sous le poids cumulé.
Mise en place et organisation du ferraillage
Respect des phases de pose et préparation du support

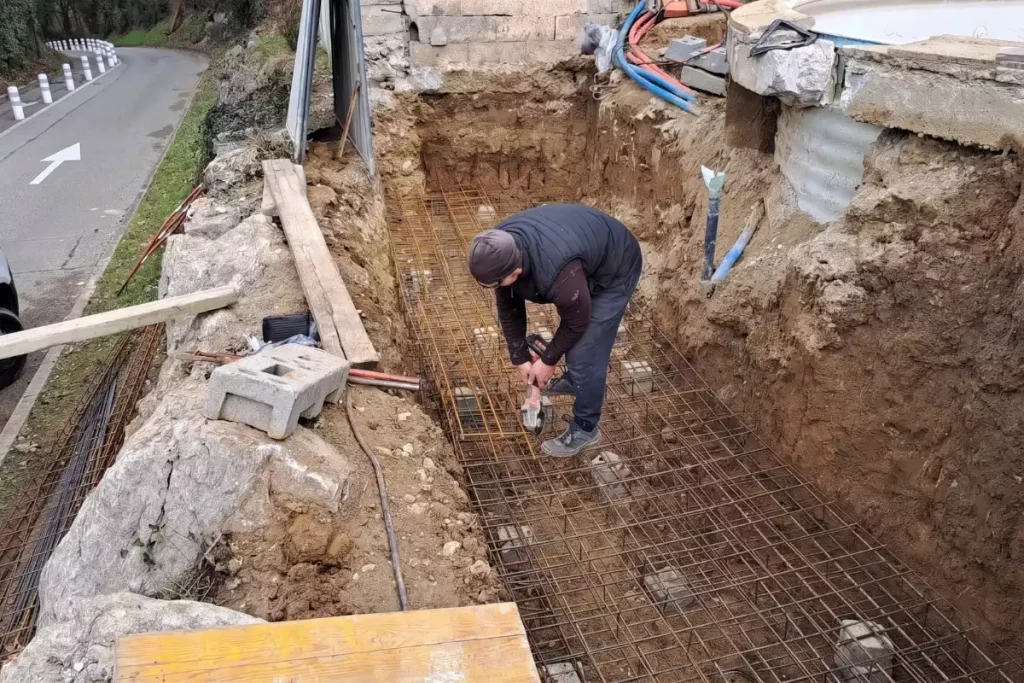

Avant toute mise en place des aciers, il convient de préparer une tranchée stable, dont la profondeur correspond au hors-gel local et à la hauteur totale du mur envisagé. Le fond doit être propre, plan et exempt de particules susceptibles d’affaiblir l’adhérence du béton fraîchement coulé. Les armatures sont alors positionnées avec précision à l’aide de cales garantissant leur maintien durant le chantier, en évitant tout contact direct avec la terre.
Pour que le béton protège durablement l’acier, celui-ci doit être parfaitement « noyé » et ne jamais toucher le sol.
- • L’installation de cales en plastique ou en béton (distanciers) sous les armatures pour garantir un vide de 4 cm entre l’acier et le fond de fouille ;
- • une répartition de ces supports tous les 50 à 80 cm pour éviter que la cage ne s’affaisse sous son propre poids ;
- • le maintien latéral des fers par rapport aux parois du coffrage pour empêcher toute apparition de taches de rouille en surface après séchage.
Les cages de ferraillage s’installent généralement à sec puis sont ajustées pour laisser un enrobage suffisant autour des aciers : en pratique, une épaisseur de 3 à 5 cm de béton protège l’acier de la corrosion et optimise la transmission des efforts entre béton et métal. Le respect méthodique de cette étape réduit les risques de fissuration prématurée du béton ou d’apparition d’oxydation sur l’armature interne.
Assemblage, connexion des attentes et continuité du renforcement

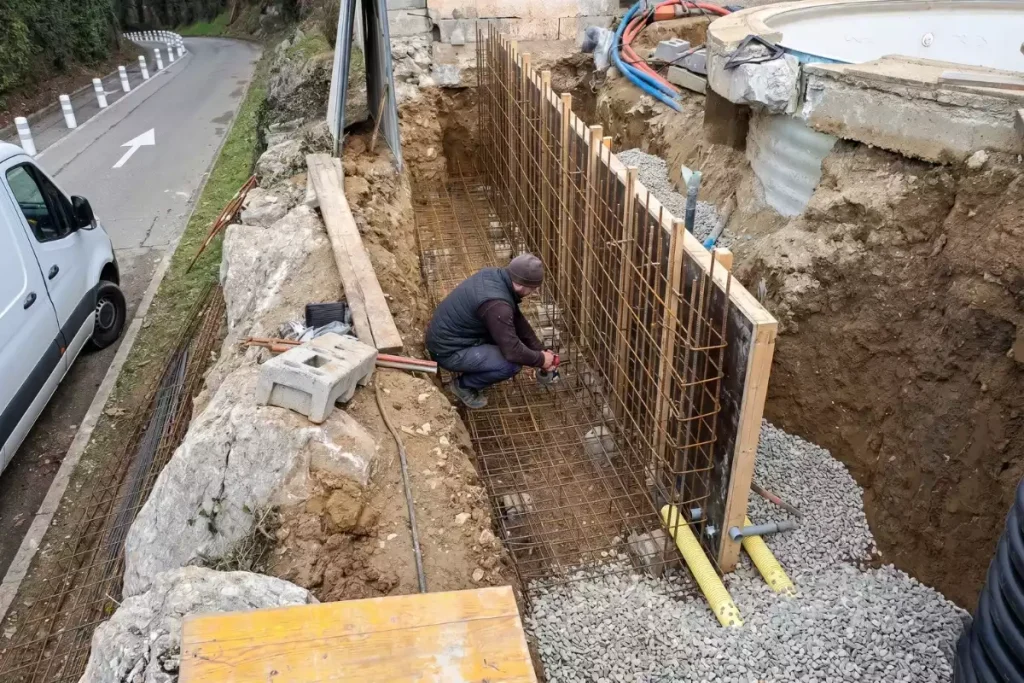

L’assemblage s’effectue avec des liens métalliques ou des attaches adaptées afin de former un ensemble rigide, même en cas de manutention ou lors du coulage du béton. Les attentes verticales plantées dans la semelle permettent d’assurer la liaison efficace avec le ferraillage du corps du mur, ce qui procure une continuité mécanique et limite la formation de points faibles. À chaque jonction, la superposition d’au moins 40 fois le diamètre du barreau assure une transmission optimale des efforts sans discontinuité.
Pour des ouvrages dépassant deux mètres de hauteur ou exposés à des charges particulières, on prévoit parfois la mise en œuvre de contreforts armés. Ces éléments renforcent localement le mur et redirigent une partie des lignes de force vers la semelle, améliorant ainsi la tenue globale de l’édifice.
La solidité structurelle d’un mur dépend de la continuité parfaite entre les différentes barres d’acier.
- • Le respect d’une longueur de recouvrement de 50 fois le diamètre de l’acier (soit 50 cm pour des fers de 10 mm) ;
- • une ligature solide à l’aide de fil de fer recuit pour empêcher tout glissement des armatures pendant le coulage du béton ;
- • le décalage des jonctions sur la longueur du mur afin d’éviter de créer un point de rupture aligné.
Aspects particuliers de la fondation et formes spécifiques de semelles
Dans le cas d’un mur de soutènement, la semelle ne se limite pas à une simple base linéaire. Elle présente souvent un profil en L dissymétrique, combinant un talon (partie arrière plus longue sous le remblai) et un patin (partie avant plus courte). Cette disposition privilégie le report des efforts vers le talon, utile pour contrer la poussée des terres majeure exercée depuis l’amont du terrain.
Les dimensions varient selon la hauteur, mais à titre indicatif, un mur de 2 mètres requiert fréquemment une semelle de 1 mètre de large, comprenant un talon de 65 à 70 cm. L’épaisseur minimale de la dalle oscille entre 20 et 30 cm suivant les zones portantes. Il s’agit de respecter scrupuleusement cette configuration, car elle améliore la stabilité générale et réduit le risque de basculement sous charge extrême.
Précautions complémentaires pour garantir la durabilité
Protection des aciers et gestion des eaux
En complément du ferraillage structurel, l’enrobage régulier des aciers par le béton sert de barrière protectrice contre la corrosion. Un défaut d’enrobage accélère l’oxydation de l’acier, ce qui expose inévitablement le mur à des fissures structurales. Pendant le coulage, il importe que les cages d’armature demeurent parfaitement centrées entre les coffrages afin que l’épaisseur souhaitée soit effectivement atteinte tout autour des barres.

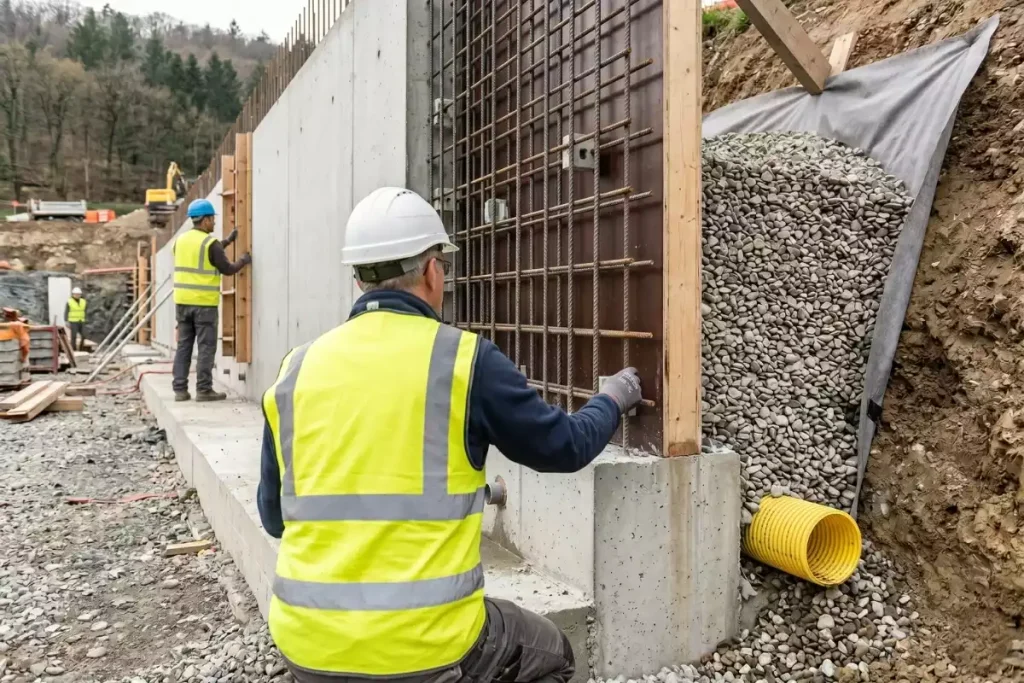

La maîtrise de la gestion hydraulique en arrière du mur s’avère fondamentale. Intégrer un drainage à la base, tel qu’un drain agricole enveloppé de gravier, prévient la stagnation d’eau et le développement de pressions supplémentaires contre le parement. Des barbacanes intégrées à intervalles réguliers facilitent aussi l’évacuation de l’eau retenue derrière l’ouvrage.
Risques liés à une mauvaise conception ou exécution
Un surdimensionnement des aciers n’apporte pas nécessairement une meilleure résistance ; un excès limite l’enrobage et compromet la prise du béton, augmentant le risque de fissures. À l’inverse, sous-estimer les besoins en ferraillage entraîne une fragilité pendant toute la durée de vie du mur, surtout dans les zones aspergées ou soumises à gel/dégel. Chaque modification du plan initial, notamment sur les quantités ou les profils utilisés, doit donc être validée par calcul ou étude préalable.
Après la phase constructive, des inspections régulières du mur permettent de détecter rapidement toute anomalie comme des fissurations, des déformations de surface ou des suintements d’eau. Ces signaux annoncent souvent des défauts cachés nécessitant des interventions ciblées.
Perspectives d’évolution et bonnes pratiques pour des murs pérennes
Progressivement, les réglementations incitent à réaliser des études béton armé bien avant l’exécution de l’ouvrage. Cette anticipation participe à la fiabilisation des choix techniques, tout en permettant d’adapter la solution de ferraillage aux spécificités exactes de chaque site. Participer à une formation dédiée ou consulter des professionnels spécialisés reste un gage de sécurité supplémentaire sur les chantiers présentant des aléas ou des configurations exceptionnelles.
Le suivi attentif du chantier, l’utilisation de matériaux normés et le respect du couple ferraillage/béton selon les recommandations établies contribuent durablement à la stabilité et à la longévité d’un mur de soutènement, quelles que soient les conditions extérieures.
