Un mur de soutènement se définit comme un ouvrage destiné à maintenir des terres ou des matériaux à des niveaux différents, créant une retenue stable. La stabilité de cet élément dépend non seulement de la qualité des matériaux utilisés et du mode de construction, mais aussi d’un ensemble de dispositifs techniques conçus pour résister aux forces exercées par les sols. Parmi eux, le contrefort occupe une place centrale dans la conception fiable des murs de soutènement réalisés en maçonnerie ou en béton armé. Comprendre les principes de conception et de réalisation des contreforts permet ainsi de garantir la durabilité et la sécurité de l’ouvrage.
Qu’est-ce qu’un contrefort appliqué à un mur de soutènement ?
Le contrefort est une structure verticale épaulant le mur de soutènement sur sa face opposée au terrain retenu. Sa fonction première consiste à reprendre une partie importante des efforts horizontaux générés par la poussée des terres. Il agit comme un appui supplémentaire répartissant les charges, ce qui permet de réduire significativement les risques de basculement ou de déformation excessive du mur principal.
Généralement construit avec les mêmes matériaux que le mur soit de la maçonnerie traditionnelle, soit du béton armé le contrefort forme un ensemble monolithique et solidaire. La position, la forme et la fréquence des contreforts dépendent directement du type de sol, de la hauteur du mur et des sollicitations prévues lors du dimensionnement.
Rôles mécaniques principaux du contrefort dans la stabilité d’un mur de soutènement
Lorsqu’une pression latérale du sol s’exerce continuellement, un mur de soutènement sans renforcement spécifique tend à fléchir et pourrait céder sous l’effet combiné du glissement, du renversement et d’autres contraintes mécaniques. Les contreforts assurent alors une redistribution des efforts, permettant d’accroître significativement la rigidité de l’ensemble.
Cet élément sert également de point d’appui supplémentaire, réduisant la section sollicitée du mur entre chaque renfort. Cela autorise, sous réserve de calculs adaptés, un dimensionnement plus fin de la paroi principale et limite la quantité de matériaux nécessaires, tout en respectant les exigences de résistance aux charges permanentes et occasionnelles.
Spécificités de la conception d’un contrefort pour mur de soutènement
Pour assurer son efficacité, le contrefort doit être solidarisé à la base du mur et à la semelle d’appui. Cette connexion garantit la transmission correcte des efforts jusqu’au sol support. Plusieurs éléments sont alors pris en compte lors de la conception et du coulage :
- Largeur du contrefort, généralement comprise entre 30 cm et 60 cm selon la hauteur du mur ;
- espacement des contreforts, situé typiquement entre 2 m et 4 m pour une répartition optimale des charges;
- mise en place d’armatures spécifiques pour les ouvrages construits en béton armé, afin de prévenir toute fissuration localisée ;
- intégration éventuelle d’une géogrille ou de nappes drainantes au pied du mur pour limiter la surcharge hydraulique portée par les fondations.
Une étude préalable comprend toujours un calcul précis des différentes pressions afin de déterminer le bon dimensionnement du contrefort, en lien direct avec la nature du remblai derrière l’ouvrage et la hauteur totale à retenir. Des plans issus de ce calcul conditionnent ensuite toutes les étapes de la mise en œuvre sur chantier.
Étapes clés de la réalisation d’un contrefort en maçonnerie
La construction des contreforts dans le cadre d’un mur de soutènement nécessite une organisation méthodique du chantier et le respect de chaque séquence constructive. Une description chronologique des opérations éclaire leur articulation logique et leur contribution au comportement global de la structure.
Préparation de la semelle d’appui et du support

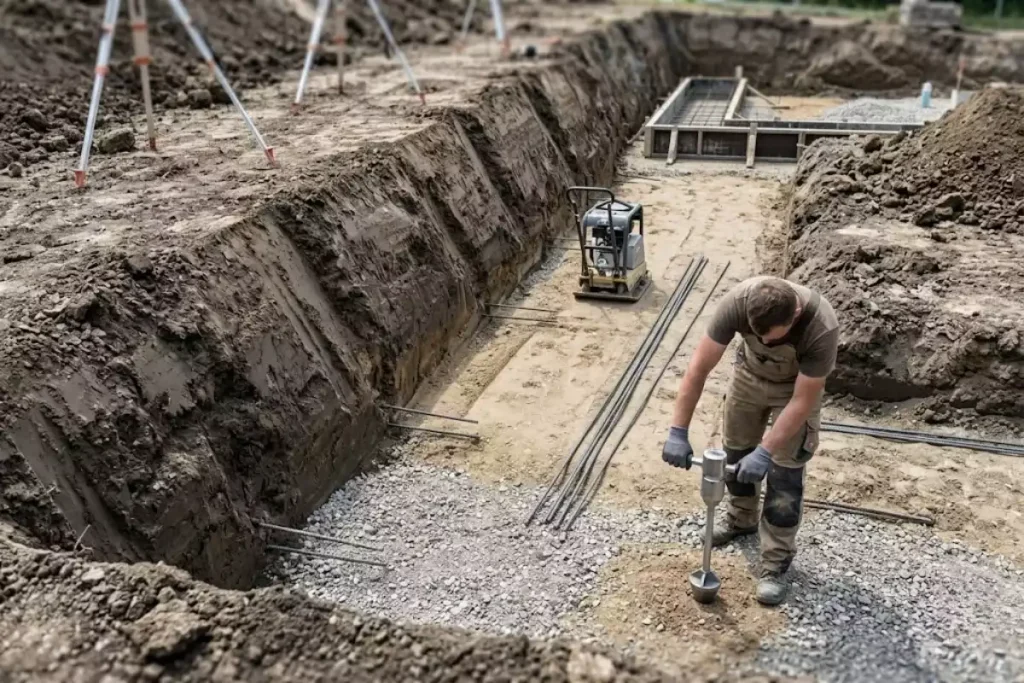

La première étape concerne l’excavation de la zone dédiée au mur et à ses contreforts. Une tranchée suffisamment large accueille la semelle de fondation, dimensionnée suivant les résultats du calcul structurel. Le décapage du sol végétal et la vérification du compactage permettent d’obtenir une assise homogène, minimisant les tassements différentiels.
Ensuite, la mise en place d’une armature est nécessaire lorsque la solution retenue est en béton armé. Ces barres ou treillis sont sélectionnés selon les dimensions du mur et les charges attendues. Avant le coulage, les réservations pour l’ancrage des futurs contreforts doivent être soigneusement implantées afin d’assurer la jonction monolithique entre la semelle et le renfort.
Élévation des murs et incorporation des contreforts

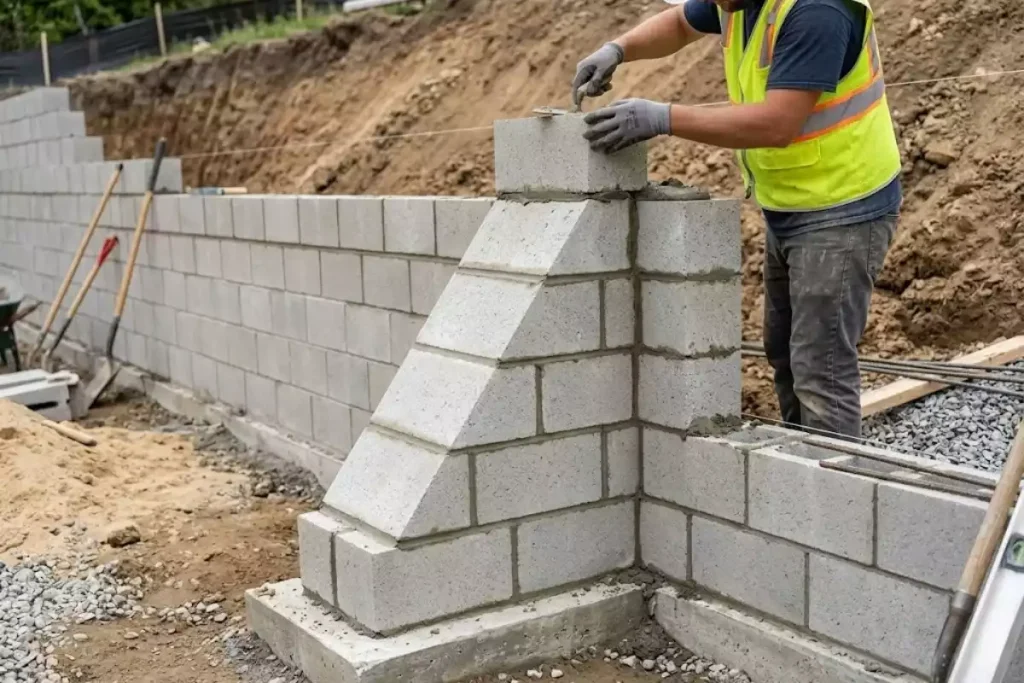

La maçonnerie des premiers rangs du mur principal débute une fois la semelle prête. À intervalles réguliers définis sur plan, les bases des contreforts sont disposées perpendiculairement au mur, formant un angle droit. Leur épaisseur, identique ou supérieure à celle du mur, varie selon le niveau de contrainte relevé lors du dimensionnement.
Dans le cas d’une exécution en blocs de béton, les contreforts suivent l’élévation progressive du mur, les joints étant calepinés pour garantir la continuité du matériau. Pour les structures utilisant des pierres ou autres composants maçonnés, une attention particulière doit être portée à la liaison, évitant toute dissociation mécanique préjudiciable à la rigidité recherchée. On veille à bien croiser les assises pour favoriser la transmission directe des efforts.
Renforcement, armature et intégration des éléments complémentaires
L’ajout de fers verticaux et transversaux dans le cas d’une ossature en béton armé s’effectue au fur et à mesure de l’élévation des murs et des contreforts. L’objectif est de prévenir tout mode de rupture fragile par flexion ou cisaillement, notamment au niveau des points singuliers. Un contrôle régulier de la verticalité s’impose pour limiter les défauts cumulés.

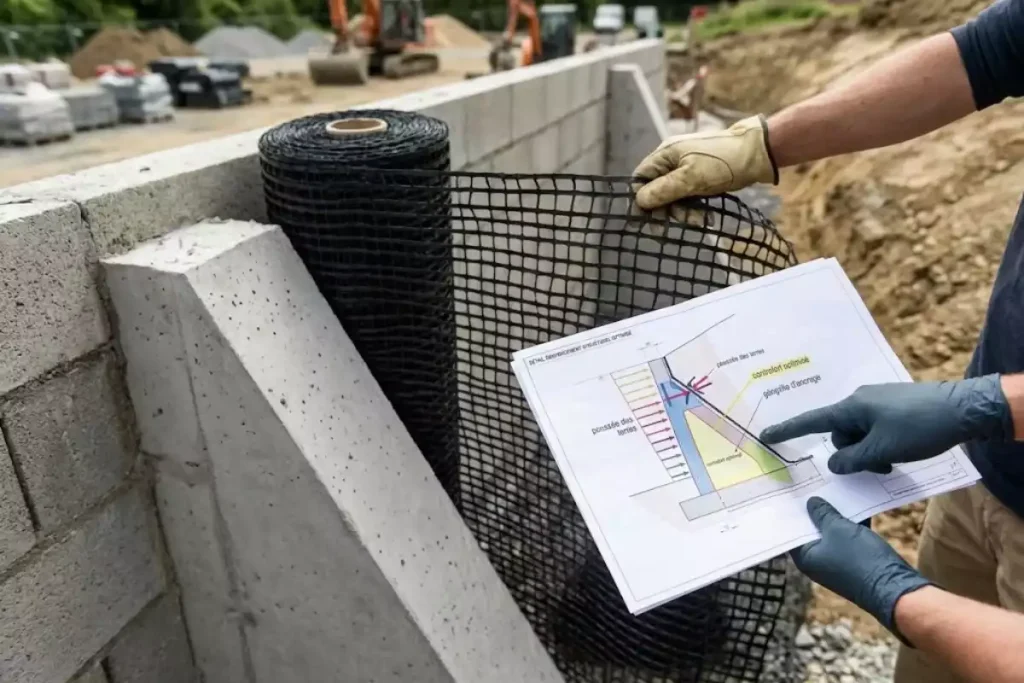

En complément, certaines configurations nécessitent la pose d’un drainage efficace au pied du mur et le long des contreforts, comme l’utilisation de géogrille ou de drains gravillonnés, afin de diminuer la pression hydrostatique et de limiter les infiltrations vers la semelle. Ce dispositif améliore la longévité de la structure, surtout lorsque le contexte hydrogéologique impose une adaptation spécifique.
Contraintes matérielles et recommandations pour un contrefort durable
Le choix des matériaux pour les contreforts dépend avant tout du système constructif général adopté. Il convient de maintenir une cohérence entre la composition du mur principal et celle des renforts afin de garantir l’homogénéité de l’ouvrage. L’utilisation du béton armé offre une excellente tenue aux efforts dynamiques et permet des formes variées, tandis que la maçonnerie traditionnelle répond favorablement aux sollicitations modérées dans des contextes moins exigeants.
Une attention particulière doit être portée à la qualité des agrégats, à la régularité du mortier employé pour les liaisons, ainsi qu’à l’épaisseur des joints. Toute malfaçon à ce stade risque d’engendrer des faiblesses locales et de compromettre le rôle du contrefort. En outre, relier efficacement le contrefort à la semelle assure la continuité du travail structurel, évitant tout effet de concentration de charges.
Vérification du dimensionnement et entretien ultérieur
Avant la mise en service de l’ouvrage, il est impératif de procéder à une inspection minutieuse du dimensionnement réalisé, comparant les résultats aux plans et vérifiant la conformité des hauteurs, largeurs et ancrages. Les dispositifs de drainage et les accessoires éventuels doivent également faire l’objet de contrôles visuels réguliers pour anticiper d’éventuelles reprises.
Au fil du temps, l’entretien périodique du mur et de ses contreforts passe par une surveillance des joints, la gestion des eaux de ruissellement et l’examen des indices de mouvements éventuels. Des interventions ciblées peuvent ainsi éviter de lourds travaux de réfection, synonymes de coûts additionnels et de menaces pour la stabilité globale.
Rapport entre contrefort, innovation technique et optimisation structurelle
Les évolutions récentes en ingénierie permettent d’améliorer encore l’efficacité des contreforts intégrés dans les murs de soutènement, grâce à l’emploi de matériaux innovants et à la généralisation du recalcul assisté par logiciel. Simuler précisément les flux de charges et intégrer de nouvelles formes de drainage ou de géogrilles adaptées favorise une conception mieux adaptée aux contraintes spécifiques du site.
Assimiler ces innovations dans le cadre traditionnel de la maçonnerie suppose une coordination étroite entre bureau d’études, maître d’œuvre et compagnons sur le chantier. Cette approche collaborative aboutit à des ouvrages mieux dimensionnés, plus robustes et conformes aux attentes réglementaires et environnementales actuelles.
Avenir des murs de soutènement renforcés par contreforts
L’association des techniques éprouvées de maçonnerie à des méthodes de calcul sophistiquées autorise des réalisations offrant un excellent compromis entre coût, pérennité et esthétique paysagère. Les contreforts continueront de jouer un rôle déterminant, en particulier pour les projets nécessitant une adaptation fine à la topographie ou soumis à des charges variables et à des environnements agressifs.
Adapter le concept de contrefort en réponse aux enjeux futurs repose sur une analyse rigoureuse des besoins localisés, associée à une évolution continue des pratiques de construction. De nombreux acteurs du bâtiment investissent dans la formation des équipes et dans la mise à disposition d’outils de simulation permettant d’anticiper avec précision chaque problématique potentielle liée au renforcement des murs de soutènement.
