Face à la multiplication des systèmes de vidéosurveillance, sélectionner le bon type de câble coaxial BNC ou de câble Ethernet RJ45 devient une étape stratégique. Un mauvais choix pourrait réduire la qualité d’image, provoquer des coupures ou accélérer l’usure de l’installation. Pourtant, trop souvent cet aspect technique passe sous silence au profit des performances affichées par la caméra elle-même. Maîtriser les bases du câblage permet non seulement de garantir la fiabilité de son dispositif, mais aussi d’anticiper ses besoins futurs en évolutivité.
Le choix du type de câble pour caméra de surveillance dépend de votre technologie d’enregistrement. Pour une installation analogique, le câble coaxial (type RG59) avec connecteurs BNC est la référence. Pour un système IP numérique, le câble Ethernet (Cat6) est indispensable, car il permet de transporter les données et l’énergie via le PoE sur un seul fil.
- 🔹 le câblage coaxial : une solution robuste pour l’analogique, efficace contre les interférences grâce à son blindage ;
- 🔹 le câblage Ethernet (RJ45) : le standard des caméras IP modernes, offrant une haute définition et une maintenance facilitée ;
- 🔹 l’environnement de pose : un critère décisif pour choisir un blindage (FTP/SFTP) adapté aux perturbations électriques environnantes.
Explorez la suite de notre guide pour découvrir les techniques de branchement et optimiser la durée de vie de votre installation.
Pourquoi le choix du câble est-il décisif pour une caméra de surveillance ?
Le type de câble conditionne directement deux aspects essentiels : la stabilité du signal vidéo et la continuité de l’alimentation électrique. Négliger ce point peut entraîner des pertes de données, des images saccadées ou un déclenchement intempestif des alertes. Comprendre le rôle du câblage revient donc à optimiser tout le système, en adaptant chaque composant aux contraintes de terrain spécifiques.
Autre facteur déterminant, la longueur de câble et la nature de leur environnement (intérieur, extérieur, exposition aux UV, humidité) influencent leur durée de vie. Choisir dès l’origine un matériau robuste et adapté limite les interventions coûteuses après installation et offre davantage de souplesse lors d’une éventuelle extension ou modification du réseau.
Panorama des principaux câbles utilisés dans la vidéosurveillance
Chaque technologie de caméra de surveillance analogique ou IP implique son modèle de câble spécifique, dicté à la fois par le type de transmission (analogique ou numérique) et les conditions sur site. Découvrons les alternatives majeures actuellement déployées.
À garder en tête :
- Analogique : simple, économique, efficace sur longue distance.
- IP : meilleure qualité, évolutif, maintenance facilitée.
Certains modèles hybrides associent signal vidéo et alimentation électrique dans un seul toron. Cette solution, bien que commode lors d’une première pose exige des précautions supplémentaires en matière de blindage pour éviter toute dérive de performance avec le temps.

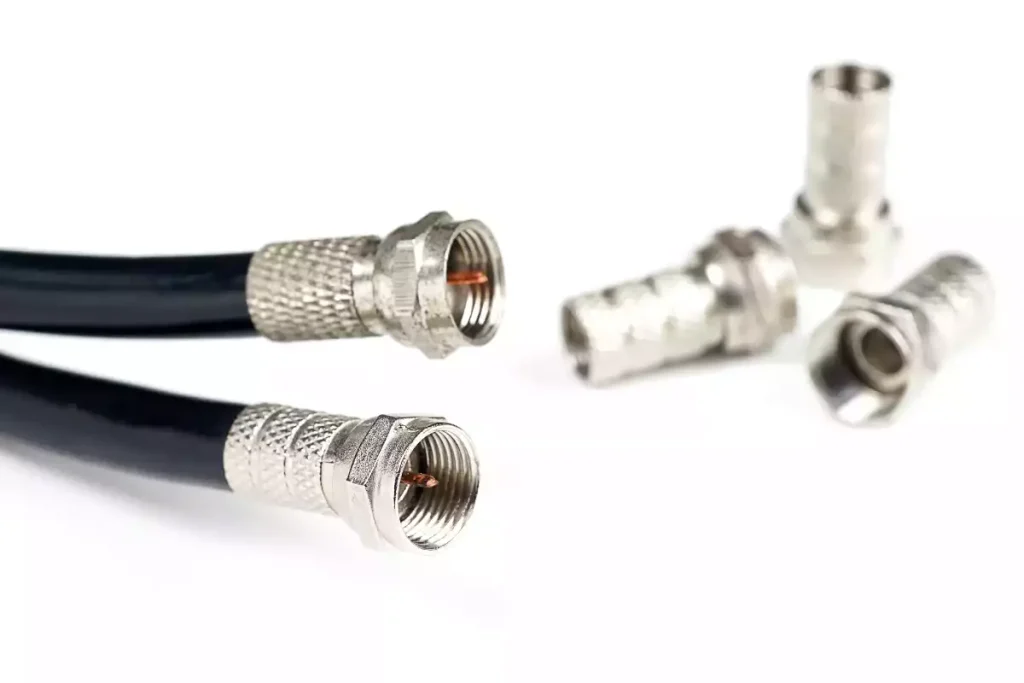

Le câble coaxial : l’incontournable des caméras analogiques
Traditionnellement plébiscités pour les caméras de surveillance analogiques, les câbles coaxiaux comme le RG59 ou le RG6 garantissent une bonne transmission du signal même sur de longues distances. Ils disposent d’un blindage efficace contre les interférences électromagnétiques, essentiel dans les environnements industriels ou à proximité d’autres infrastructures électriques. Leur grande flexibilité favorise la pose, notamment lorsque l’accès aux gaines techniques est limité.
Toutefois, les performances dépendent fortement de la qualité du blindage et de la pose. Privilégier les fabricants reconnus minimise les risques d’atténuation du signal stable ou de parasites lors du visionnage en direct. Les variantes dotées d’un câble double (vidéo + alimentation) simplifient également l’installation, éliminant le besoin de tirer deux câbles distincts.
⚠️ Point de vigilance : la chute de tension
Il est fréquent de constater que le signal vidéo circule parfaitement sur 300 mètres, alors que la caméra redémarre ou perd sa vision nocturne. Ce phénomène est dû à la déperdition électrique du 12V sur les grandes longueurs. Pour garantir un système fiable, prévoyez :
- une source d’alimentation installée à proximité immédiate de la caméra pour limiter le trajet du courant,
- le passage à une tension de 24V, si votre équipement est compatible, afin de compenser naturellement la résistance du câble.
Le câble Ethernet RJ45 : référence des installations IP
Poussé par la généralisation des caméras IP, le câble Ethernet RJ45 (Cat5e, Cat6, voire Cat6a pour les flux très lourds) ouvre la voie à la centralisation des signaux et facilite la maintenance. Un atout majeur réside dans la prise en charge du PoE (Power over Ethernet), qui transfère simultanément données et courant sur une simple ligne torsadée. Ce dispositif réduit drastiquement les coûts et simplifie l’ajout de nouvelles unités sans moduler tout le circuit d’alimentation.
Avant de choisir un câble RJ45 avec alimentation PoE, vérifiez aussi la norme prise en charge par vos équipements : IEEE 802.3af pour le PoE standard, IEEE 802.3at pour le PoE+ et IEEE 802.3bt pour le PoE++. Une incompatibilité entre la caméra, le switch ou l’injecteur peut limiter l’alimentation ou provoquer un fonctionnement instable.
Pour maximiser la portée et limiter les pertes, veillez à respecter les longueurs maximales spécifiques (généralement 100 m pour le câble UTP Cat6 standard). Les modèles dotés de plusieurs couches de blindage (FTP, S/FTP) s’avèrent incontournables en cas de perturbations ambiantes ou de passages à proximité de moteurs électriques puissants.

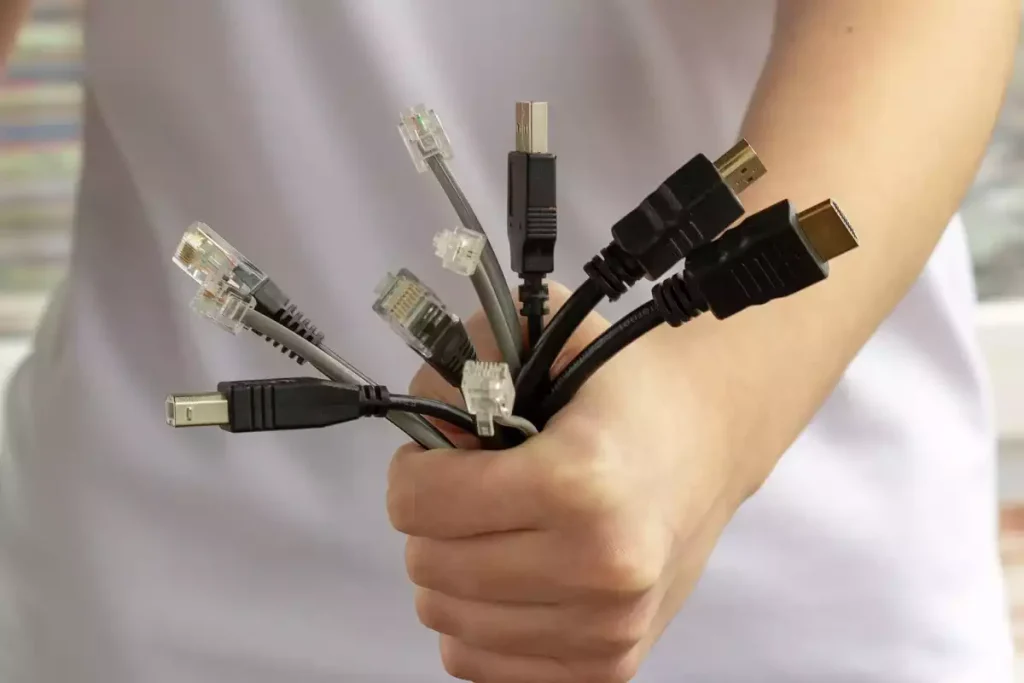

Les connecteurs couramment employés et leurs spécificités
Adapter le bon connecteur vidéo à son câble garantit l’étanchéité des connexions et la pérennité de l’ensemble. Selon la configuration, vous pourriez rencontrer plusieurs types de raccords, chacun répondant à des besoins précis.
L’utilisation de connecteurs robustes résiste mieux aux variations thermiques et à l’humidité, allongeant considérablement la durée de vie en extérieur. Il reste important de noter que certains systèmes permettent de personnaliser les raccordements, afin de s’ajuster précisément à l’architecture existante sans recourir à des rallonges mal sécurisées.
Voici les principaux connecteurs que vous rencontrerez le plus souvent en vidéosurveillance :
- BNC : incontournable pour les liaisons coaxiales, il assure une connexion stable sur les caméras analogiques classiques.
- RJ45 : spécialement conçu pour le câble ethernet, il s’impose dans l’univers IP et autorise la transmission de données haut débit.
- RCA : parfois présent sur les kits “plug and play”, surtout pour ajouter facilement un canal audio ou vidéo supplémentaire.
- Connecteur DC : réservé à l’alimentation électrique, on le retrouve sur la plupart des modèles de caméras nécessitant une source de puissance distincte.
Facteurs de sélection selon le projet et l’environnement d’installation
La réussite de votre infrastructure dépend d’un choix réfléchi, ajusté à la fois à vos objectifs de sécurité et à la géographie du lieu. Certains critères peuvent servir de guide lors de l’étude préalable, afin de garantir une compatibilité totale de bout en bout.
Voici les éléments centraux à prendre en compte avant achat ou renouvellement :
| Critère | Recommandation |
|---|---|
| Type d’environnement | Privilégier des gaines et isolants résistants aux UV et à l’eau pour l’extérieur |
| Distance entre caméra et centre de contrôle | Limiter la longueur de câble pour éviter l’atténuation du signal ou opter pour des amplificateurs appropriés |
| Niveau d’exposition aux interférences | Sélectionner un câble blindé (ex : FTP ou S/FTP pour Ethernet) |
| Budget disponible | Comparer le coût d’achat initial et le prix de la maintenance (coût total de possession) |
| Évolutivité future | Choisir un système permettant l’ajout facile de caméras ou d’équipements complémentaires via le même réseau |
Zoom sur les installations PTZ et solutions hybrides
Les caméras PTZ, réputées pour leur motorisation avancée, requièrent parfois des arrangements câblés plus complexes. Certaines versions IP exploitent le PoE+, capable de fournir une puissance supérieure pour supporter la rotation rapide ou la vision nocturne renforcée. D’autres modèles doivent recevoir une double alimentation, dissociant la commande moteur du transport de flux d’images.
L’usage de câbles multiplexés (allouant différents fils à la vidéo, au contrôle et à l’énergie) optimise la maîtrise de chaque fonction et garantit des réactions immédiates lors des changements d’angle ou de zoom automatique. Les installations multizones bénéficient alors d’une gestion centralisée, limitant la sollicitation excessive du tableau électrique principal.
Et pour les caméras indépendantes et sans fil ?
Les solutions 4G modernes bouleversent la traditionnelle obligation de tirage de câble, transmettant leur flux via le réseau mobile. Elles exigent simplement un branchement d’alimentation électrique, voire une batterie autonome pour les sites isolés. Ce dispositif offre une flexibilité inégalée là où aucun passage de câble n’est souhaité ou possible, comme dans les chantiers temporaires ou les sites agricoles reculés.
Pour renforcer la fiabilité, pensez à installer un système redondant ou un panneau solaire si la coupure secteur représente un risque pour la sécurité. Cela maintient l’enregistrement même sans accès constant à une prise murale classique et réduit les frais d’intervention sur site.
Questions fréquentes et erreurs typiques à éviter lors du câblage
Malgré les progrès dans la simplicité des kits modernes, certaines erreurs de débutant persistent. Une planification minutieuse se révèle indispensable pour anticiper les points faibles et garantir un fonctionnement optimal à long terme.
Parmi les pièges récurrents on retrouve le fait de négliger le respect des longueurs maximales, de mélanger les types de câbles sans convertisseur compatible, ou d’omettre l’importance du blindage à proximité d’appareils électriques puissants. La création d’un schéma précis dès le départ, listant chaque jonction et le type de matériel associé, constituera toujours le meilleur rempart face aux dysfonctionnements ultérieurs.

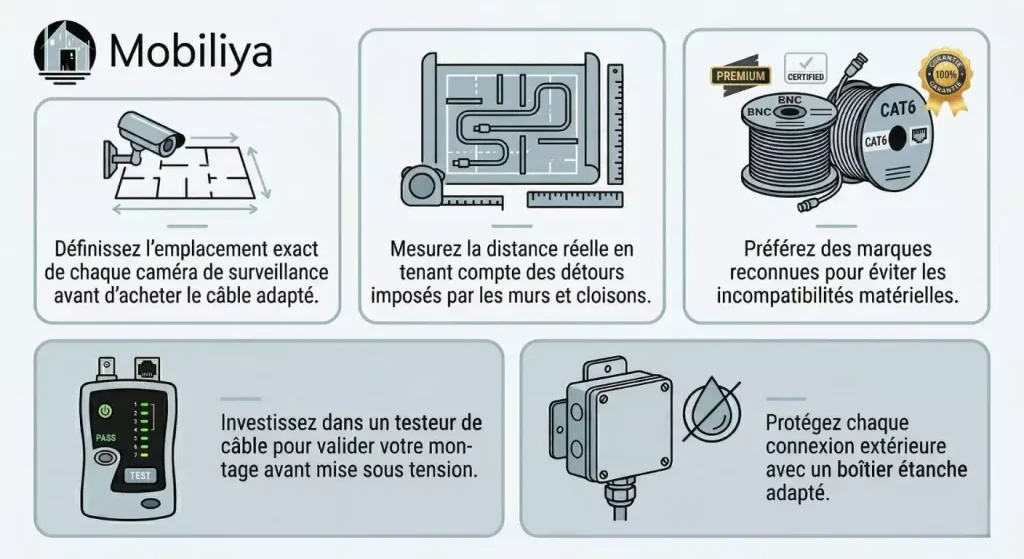

Checklist pour préparer son installation idéalement
Avant de passer à l’installation, quelques vérifications simples permettent d’éviter les erreurs les plus fréquentes et de garantir un système fiable dès le départ :
- Définissez l’emplacement exact de chaque caméra de surveillance avant d’acheter le câble adapté.
- Mesurez la distance réelle en tenant compte des détours imposés par les murs et cloisons.
- Préférez des marques reconnues pour éviter les incompatibilités matérielles.
- Investissez dans un testeur de câble pour valider votre montage avant mise sous tension.
- Protégez chaque connexion extérieure avec un boîtier étanche adapté.
Quels sont les bénéfices d’investir dans un câblage professionnel ?
Miser sur un câblage de haute qualité ne se limite pas à une recherche de performance. Il s’agit aussi de réduire les délais d’intervention en cas de panne, d’améliorer la sécurité globale de l’installation et de maintenir le niveau de confiance dans la protection des lieux surveillés. Sur le plan financier, cette dépense initiale permet généralement d’amortir les frais de maintenance et de prolonger la durée de vie de l’ensemble du système.
Dans tous les cas, l’élaboration d’un cahier des charges précis, validé par un professionnel ou basé sur des retours d’expérience concrets, offrira toujours une valeur ajoutée significative et évitera bon nombre de désagréments évitables à moyen terme.
